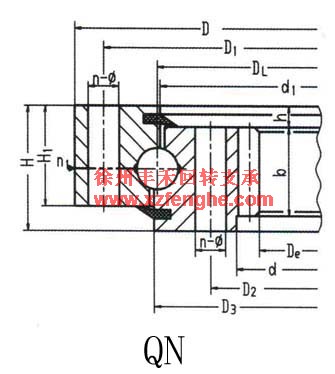

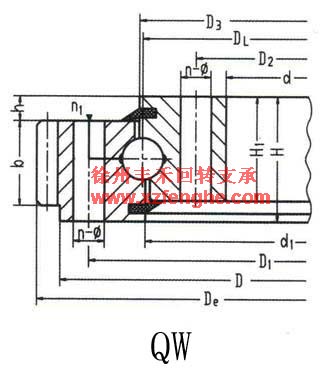

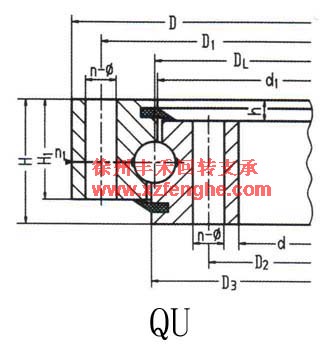

回转支承——单排四点接触球式回转支承（QU、QW、QN系列）

结构特点.性能.适用范围
　　单排四点接触球式回转支承由两个座圈组成，结构紧凑，重量轻，钢球与圆弧滚道四点接触，能同时承受轴向力，径向力和倾翻力矩，回转式输送机，焊接操作机，中小型起重机和挖掘机等工程机械均可选用。

序号	基本型号	外形尺寸					安装尺寸						结构尺寸					齿轮参数						参考重量kg
No.	QU.QW.QN系列	外齿式		内齿式		H	D1	D2	n	通孔	螺纹孔		n1	D3	d1	H1	h	b	m	外齿		内齿		外齿	内齿
																				X=-0.5		X=+0.5
		D	d	D	d					A型	B.C.D									De	Z	De	Z
										φ	φ	T
1	500.20	590	407	593	410	60	555	445	14	17	M16	24	2	501	499	50	10	40	5	615	122	385	78	56	55
	500.20A																		6	624	103	378	64	58	57
2	560.20	654	464	656	468	70	618	502	14			30		561	599	60		50	4	680	169	440	111	78	76
	560.20A																		5	685	136	435	88	79	77
3	630.20	724	534	726	538	70	688	572	16			30		631	629				4	748	186	512	129	86	84
	630.20A																		5	755	150	505	102	88	86
4	710.20	804	614	806	618	70	768	652	18			30		711	709				5	835	166	585	118	99	97
	710.20A																		6	840	139	582	98	101	97
5	800.20	894	704	896	708	70	858	742	20			30		801	799				6	930	154	672	113	114	110
	800.20A																		8	936	116	664	84	114	111
6	800.25	904	692	908	694	78	864	736	18	22	M20	36		801	799	68		58	6	942	156	654	110	143	142
	800.25A													801	799				8	952	118	648	82	147	142
7	900.25	1004	792	1008	794	78	964	836	20			36		901	899				8	1048	130	744	94	162	163
	900.25A													901	899				10	1060	105	740	75	168	162
8	1000.25	1104	892	1108	894	78	1064	936	24			36		1001	999				8	1152	143	848	107	182	178
	1000.25A													1001	999				10	1160	115	840	85	185	179
9	1000.32	1120	876	1124	880	90	1074	926	24	24	M22	40		1001	999	80		70	8	1160	144	832	105	227	230
	1000.32A													1001	999				10	1170	116	830	84	232	227
10	1120.32	1240	996	1244	1000	90	1194	1046	28				4	1121	1199				10	1300	129	940	95	272	263
	1120.32A													1121	1199				12	1308	108	936	79	275	262
11	1250.32	1370	1126	1374	1130	90	1324	1176	32					1251	1249				10	1430	142	1070	108	302	294
	1250.32A													1251	1249				12	1440	119	1068	90	309	290
12	1400.32	1520	1276	1524	1280	90	1474	1326	36					1401	1399				12	1584	131	1212	102	337	333
	1400.32A													1401	1399				14	1596	113	1204	87	347	336
13	1250.40	1390	1108	1394
