回转支承编号方法

 JB/T2300-1999基本参数 (01系列)

回转支承代号编制方法（ JB/T2300-1999 ）





① --产品类别：

０－球类回转支承

１－滚柱回转支承

②－滚道结构型式

１－单排交叉滚柱式单排四点接触球式

２－双排异径球式

３－三排滚柱式

③－传动方式：

０－无齿式

１－渐开线圆柱齿轮外啮合小模数

２－渐开线圆柱齿轮外啮合大模数

３－渐开线圆柱齿轮内啮合小模数

４－渐开线圆柱齿轮内啮合大模数

④－滚动体（钢球或滚柱）直径（ mm）

⑤－滚道中心圆直径（ mm）

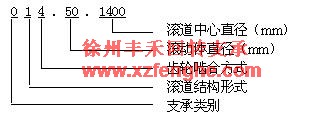

其本代号举例：









该代号规格表示：

单排四点接触球内齿式（大模数）回转支承，钢球直径 50mm ，滚道中心圆径 1400mm 。

说明： 1 回转支承选型时，请参考《选型计算》

2 回转支承安装时，请参考《安装使用说明书》

3 本样本中的规格为标准产品，内外圈与主机若有止口配合要求应在合同中注明。用户若需其特殊非标产品请及时与我厂联系

JJ36-91标准回转支承参数（Q系列）

一、单排球式（JJ36-91）



⑴--回转支承结构型式 Q：单排球式
⑵--传动型式代号
W：外齿式，N：内齿式，U：无齿式
⑶--安装孔型式代号
A：内、外圈安装孔均为通孔
B：内、外圈安装孔均为螺孔
C：外圈安装孔为螺孔，内圈为通孔
D：外圈安装孔为通孔，内圈为螺孔
⑷--滚道中心直径，mm
⑸--滚动体直径，mm
⑹--齿轮模数分类代号
A：表示大模数，不带A表示小模数
⑺--精度等级分类
G：精密级，不带G表示普通级
型号标记示例：
单排球式，大模数外齿，外圈螺孔内圈通孔连接，滚道中心直径1250mm，滚动体直径40mm，普通级的回转支承，产品型号标记如下：
回转支承 QWC1250.40A

一、单排球式（JB2300-78A）




⑴--回转支承类别
HSW：外齿式单排球式
HSN：内齿式单排球式
⑵--滚道中心直径，mm
⑶--滚动体直径，mm
⑷--齿轮模数分类代号
A：大模数，不带A表示小模数
型号标记示例：
单排球式，大模数外齿，滚道中心直径为1250mm，滚动体直径为40mm的回转支承，产品型号标记如下：
回转支承 HSW1250.40A JG/T66-1999
