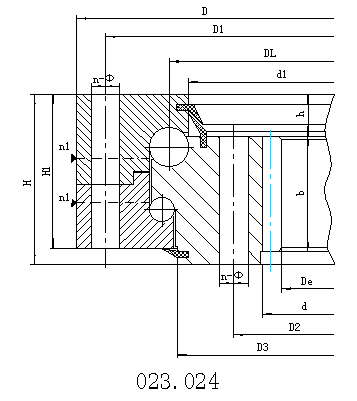

双排球式回转支承（02系列）——内齿式

结构特点、性能、适用范围
　　双排球式回转支承具有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺寸都比较大，结构紧固。特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。

序号	内齿式 DL mm	外型尺寸			安装尺寸				结构尺寸			齿轮参数					齿轮圆周力		参考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	正火 Z 104N	调质 T 104N
1	023.25.500	616	384	106	580	420	20	18	4	96	26	60	0.5	5	257	72	3.7	5.2	126
	024.25.500													6	350.4	59	4.5	6.2
2	023.25.560	676	444	106	640	480	20	18	4	96	26	60	0.5	5	417	84	3.7	5.2	143
	024.25.560													6	410.4	69	4.5	6.2
3	023.25.630	746	514	106	710	550	24	18	4	96	26	60	0.5	6	482.4	81	4.5	6.2	160
	024.25.630													8	475.2	60	6	8.3
4	023.25.710	826	594	106	790	630	24	18	4	96	26	60	0.5	6	560.4	94	4.5	6.2	183
	024.25.710													8	555.2	70	6	8.3
5	023.30.800	942	658	124	898	702	30	22	6	114	29	80	0.5	8	619.2	78	8	11.1	300
	024.30.800													10	614	62	10	14
6	023.30.900	1042	758	124	998	802	30	22	6	114	29	80	0.5	8	715.2	90	8	11.1	337
	024.30.900													10	714	72	10	14
7	023.30.1000	1142	858	124	1098	902	36	22	6	114	29	80	0.5	10	814	82	10	14	371
	024.30.1000													12	796.8	67	12	16.7
8	023.30.1120	1262	978	124	1218	1022	36	22	6	114	29	80	0.5	10	924	93	10	14	429
	024.30.1120													12	916.8	77	12	16.7
9	023.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	90	0.5	12	1012.8	85	13.5	18.8	746
	024.40.1250													14	1013.6	73	15.8	21.9
10	023.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	90	0.5	12	1156.8	97	13.5	18.8	850
	024.40.1400													14	1153.6	83	15.8	21.9
11	023.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	90	0.5	14	1349.6	97	15.8	21.9	979
	024.40.1600													16	1350.4	85	18.1	25
12	023.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	90	0.5	14	1545.6	111	15.8	21.9	1117
	024.40.1800													16	1542.4	97	18.1	25
13	023.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	120	0.5	16	1702.4	107	24.1	33.3	1733
	024.50.2000													18	1699.2	95	27.1	37.5
14	023.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	120	0.5	16	1942.4	122	24.1	33.3	1956
	024.50.2240													18	1933.2	108	27.1	37.5
15	023.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	120	0.5	18	2203.2	123	27.1	37.5	2164
	024.50.2500													20	2188	110	30.1	41.8
16	023.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	120	0.5	18	2491.2	139	27.1	37.5	2486
	024.50.2800													20	2488	125	30.1	41.8
17	023.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	150	0.5	20	2768	139	37.7	52.2	4137
	024.60.3150													22	2758.8	126	41.5	57.4
18	023.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	150	0.5	20	3168	159	37.7	52.2	4700
	024.60.3550													22	3176.8	145	41.5	57.4
19	023.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	150	0.5	22	3616.8	165	41.5	57.4	5298
	024.60.4000													25	3610	145	47.1	65.2
20	023.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	150	0.5	22	4122.8	188	41.5	57.4	5952
	024.60.4500													25	4110	165	47.1	65.2

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JBT7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、内齿修顶系数0.2。
