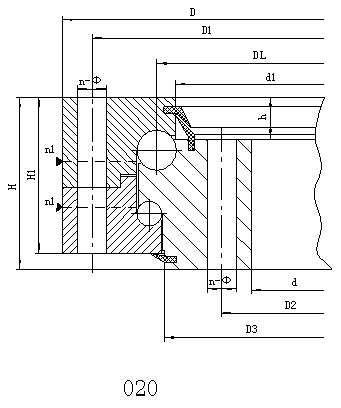

双排球式回转支承（02系列）——无齿式

结构特点、性能、适用范围
　　双排球式回转支承具有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺寸都比较大，结构紧固。特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。

序号	无齿式 DL mm	外型尺寸			安装尺寸				结构尺寸			参考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	H1 mm	h mm
1	020.25.500	616	384	106	580	420	20	18	4	96	26	121

2	020.25.560	676	444	106	640	480	20	18	4	96	26	136

3	020.25.630	746	514	106	710	550	24	18	4	96	26	152

4	020.25.710	826	594	106	790	630	24	18	4	96	26	172

5	020.30.800	942	658	124	898	702	30	22	6	114	29	284

6	020.30.900	1042	758	124	998	802	30	22	6	114	29	316

7	020.30.1000	1142	858	124	1098	902	36	22	6	114	29	349

8	020.30.1120	1262	978	124	1218	1022	36	22	6	114	29	394

9	020.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	709

10	020.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	787

11	020.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	899

12	020.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	1018

13	020.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	1586

14	020.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	1789

15	020.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	1990

16	020.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	2243

17	020.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	3762

18	020.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	4272

19	020.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	4828

20	020.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	5465

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JBT7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
