    • 双列球式回转支承
    轻型系列回转支承
    2017年2月10日
    三排滚柱式回转支承(13系列)
    2017年2月11日

    双列球式回转支承

    双列球式回转支承由两排球式滚动体组成,能同时承受较大的轴向载荷、径向载荷和倾覆力矩,安全系数更高。被广泛应用于中大型起重机、矿山设备、挖掘机等机械设备。

    丰禾回转支承17多年来被广泛应用于船舶以及油气行业中,并得到生产商的信赖。事实上,丰禾一直在帮助能源生产商、船舶行业最大限度的提高生产力,并最大限度的保持经久耐用的特性,以及高效、全面的技术支持服务。丰禾工程师团队协助客户选择回转支承的型号和样式,根据特定需求推荐表面处理方式、润滑油脂和内部架构。



    分类: 双列球式回转支承, 回转支承 标签: 双列 回转支承 球式
    • 描述

    注:1、n1为润滑油孔数。油杯M10×1JB/T7940.1~JB/T7940.2。根据实际应用情况用户可指定油孔位置。

    2、n-∅可改为螺纹孔,螺纹孔直径M,螺纹深度2M。

    3、本样本中的规格为标准产品,内外径均为自由公差。若主机与回转支承有配合要求,请在合同或合同附件(如技术协议)中注明配合尺寸和精度。

    4、表中所列为我公司常规产品,若有其他特殊要求,请与我公司联系。

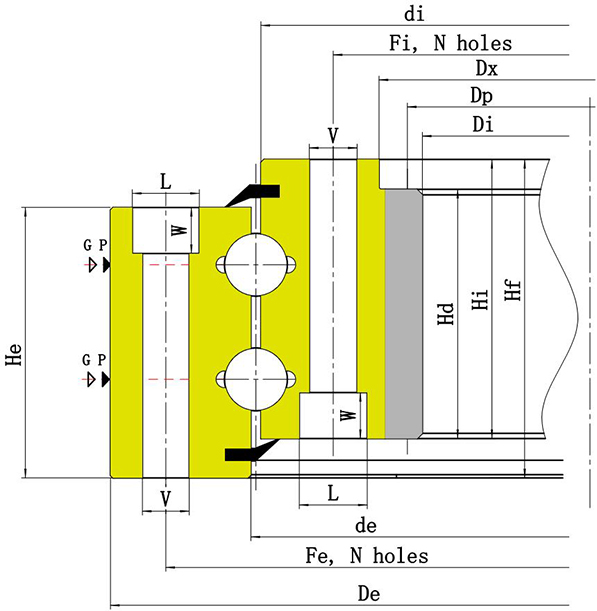

    内齿式

    型号 曲线 外形尺寸 安装尺寸 齿轮参数 负荷 质量
    (kg)
    De
    (mm)
    de
    (mm)
    di
    (mm)
    Di
    (mm)
    Dx
    (mm)
    He
    (mm)
    Hi
    (mm)
    Ht
    (mm)
    Hd
    (mm)
    Fe
    (mm)
    Fi
    (-)
    N V
    (mm)
    L W
    (-)
    m
    (mm)
    Z
    (-)
    xm
    (mm)
    Dp
    (mm)
    fznorm
    (KN)
    fzmax
    (KN)
    N2.25.625 1 705 627 623 504 547 83 83 92 74 675 575 32 17 25 9 8 65 - 520 49.33 98.67 95
    N2.20.763 2 850 765 761 641 - 83 83 92 83 820 705 36 17 - - 8 81 -4 648 64.15 128.31 128
    N2.20.897 3 973 899 895 786 820 88 88 97 80 944 850 36 17 25 11 8 100 - 800 45.33 90.67 141
    N2.25.885 4 982 887 883 754 790 88 88 97 80 944 826 36 21 31 14 8 95 -4 760 61.48 123.67 170
    N2.25.972 5 1074 974 970 820 - 100 96 114 96 1035 910 40 21 - - 10 84 - 840 76 152 234
    N2.22.1088 6-a 1172 1090 1085 962 1010 88 88 97 80 1134 1040 36 17 25 11 10 98 - 980 56.67 113.33 193
    N2.22.1088 6-b 1172 1090 1085 962 1010 88 88 97 80 1134 1040 48 17 25 11 10 98 - 980 56.67 113.33 189
    N2.22.1088 6-a 1172 1090 1085 962 1010 88 88 97 80 1134 1040 36 17 25 11 10 97 -5 970 77.29 154.59 193
    N2.25.1103 7 1200 1105 1099 963 1010 96 96 110 88 1160 1040 36 21 31 12 10 98 - 980 62.33 124.67 239
    N2.25.1103 1-a 1200 1105 1099 963 1010 96 96 110 88 1160 1040 36 21 31 12 10 98 - 980 73.33 146.67 239
    N2.25.1103 1-b 1200 1105 1099 963 1010 96 96 110 88 1160 1040 48 21 31 12 10 98 - 980 73.33 146.67 232
    N2.30.1143 2 1250 1147 1141 998 - 99.5 99.5 110 99.5 1208 1080 36 21 31 12 10 100 -8 1000 91.33 182.66 276
    N2.30.1222 3-a 1345 1225 1219 1061.6 1115 98 98 108 88 1290 1150 40 21 31 16 10 108 - 1080 73.33 146.67 331
    N2.30.1222 3-b 1345 1225 1219 1061.6 1115 98 98 108 88 1290 1150 48 21 31 16 10 108 - 1080 73.33 146.67 326
    N2.30.1351 4-a 1470 1354 1348 1183 1230 98 98 108 90 1425 1270 40 23 34 18 10 120 - 1200 71.25 142.5 371
    N2.30.1351 4-a 1470 1354 1348 1176 1230 98 98 108 90 1425 1270 40 23 34 18 12 100 - 1200 85.5 171 371
    N2.30.1351 4-b 1470 1354 1348 1176 1230 98 98 108 90 1425 1270 48 23 34 18 10 120 - 1200 71.25 142.5 365
    N2.30.1351 4-b 1470 1354 1348 1176 1230 98 98 108 90 1425 1270 48 23 34 18 12 100 - 1200 85.5 171 365
    N2.40.1386 1 1530 1389 1383 1186 1240 134 134 144 109 1480 1290 48 25 37 23 10 120 -3 1200 100 200 612
    N2.40.1386 1 1530 1389 1383 1186 1240 134 134 144 119 1480 1290 48 25 37 23 12 100 - 1200 113 226 627
    N2.30.1613 2 1750 1616 1610 1418.4 1470 110 105 120 98 1705 1525 40 25 37 23 12 120 - 1440 83.3 166.6 572
    N2.30.1613 3 1750 1616 1610 1418.4 1470 110 105 120 98 1705 1525 48 25 37 23 12 120 - 1440 93.1 186.2 564
    N2.45.1605 4 1780 1606 1602 1375 1438 134 134 144 124 1710 1500 48 31 46 28 14 100 - 1400 137.4 274.8 840
    N2.45.1605 4 1780 1606 1602 1375 1382 134 134 144 124 1710 1500 48 31 46 28 12 117 - 1404 117.8 235.6 832
    N2.35.1935 5 2100 1938 1932 1719 1774 134 134 144 120 2035 1835 72 29 - - 12 145 - 1740 114 228 965
    N2.35.2003 6 2178 2006 2000 1779 1835 134 134 144 120 2108 1898 72 29 - - 12 150 - 1800 114 228 1062

    外齿式

    型号 曲线 Dimensions 安装尺寸 齿轮参数 负荷 质量
    (kg)
    De
    (mm)
    de
    (mm)
    di
    (mm)
    Di
    (mm)
    Dx
    (mm)
    He
    (mm)
    Hi
    (mm)
    Ht
    (mm)
    Hd
    (mm)
    Fe
    (mm)
    Fi
    (-)
    N V
    (mm)
    L W
    (-)
    m
    (mm)
    Z
    (-)
    xm
    (mm)
    Dp
    (mm)
    fznorm
    (KN)
    fzmax
    (KN)
    EB2.20.0307.200 1 432 309 305 224 394 83 83 92 50 360 254 16 17 25 12 6 70 - 420 20.4 40.8 51
    EB2.20.0383.200 2 504 385 381 300 466 83 83 92 75 436 330 16 17 25 12 8 61 - 488 40.8 81.6 64
    EB2.25.0475.200 3 595 477 473 382 565 88 88 98 50 540 410 24 17 25 14 5 117 - 585 17 34 85
    EB2.25.0575.200 4 712 577 573 470 670 88 88 98 75 640 508 24 17 25 9 8 87 - 696 40.8 81.6 123
    EB2.20.0752.200 5 864 754 750 678 833 83 83 92 76 800 706 36 17 25 9 6 142 - 852 31.01 62.02 114
    EB2.25.0821.200 6 979 823 819 718 935 92 92 102 86 893 753 36 21 31 15 10 94 +11 940 70.63 141.26 200
    EB2.20.0968.200 7 1080 970 966 893 1042 83 83 92 76 1015 922 30 17 25 10 8 133 - 1064 41.34 82.69 148
    EB2.25.1077.200 8 1200 1079 1075 976 1163 88 88 98 77 1135 1012 36 19 - - 8 148 - 1184 41.89 83.78 210
    EB2.30.1215.200 9 1380 1218 1212 1095 1330 98 98 108 90 1290 1135 48 23 34 16 10 136 - 1360 61.2 122.4 325
    EB2.20.0383.400 1 504 385 381 300 394 83 83 92 75 436 330 16 17 25 12 8 61 - 488 48 96 64
    EB2.25.0475.400 2 614.4 477 473 378 565 88 88 98 80 540 410 24 19 28 14 8 74 +4 592 51.2 102.4 98
    EB2.25.0575.400 3 695 577 573 470 670 83 83 92 58 640 508 30 17 25 13 5 136 +2.5 680 23.2 46.4 104
    EB2.25.0980.400 4 1144 982 978 870 1096 96 96 110 88 1050 910 36 21 31 12 10 111 +8 1110 85.02 170.05 262
    EB2.30.1117.400 5 1289 1120 1114 985 1240 98 98 108 83 1198 1035 40 21 31 18 10 125 +10.5 1250 80.19 160.39 332
    EB2.30.1215.400 6 1380 1218 1212 1095 1330 98 98 108 90 1290 1135 36 23 34 16 10 136 - 1360 72 144 334
    EB2.30.1249.400 7 1476 1252 1246 1085 1415 101 101 110 89 1350 1150 48 26 37 23 10 144 +8.6 1440 85.99 171.98 502
    EB2.35.1249.400 1 1472 1252 1246 1085 1406 134 134 144 115 1350 1150 36 28 41 27 14 102 +9.1 1428 147.78 295.56 640
    EB2.30.1391.400 2 1603 1394 1388 1208 - 110 110 120 110 1500 1280 40 29 -   10 157 +7.5 1570 100.97 201.93 636
    EB2.40.1402.400 3 1604 1405 1399 1208 1570 138 134 148 93 1500 1280 48 31 46 24 10 157 +7 1570 147.78 295.56 710
    EB2.25.1391.400 4 1605 1394 1388 1208 1550 116 116 130 96 1494 1280 48 29 41 22 12 130 +12 1560 105.74 211.48 623
    EB2.40.1390.400 5 1634 1393 1387 1208 - 138 134 148 138 1500 1280 48 31 46 24 14 113 +14 1582 177.33 354.67 800
    EB2.30.1578.400 6 1808 1581 1575 1404 - 110 110 120 110 1680 1476 40 29 - - 10 178 +5 1780 100.97 201.93 754
    EB2.35.1578.400 7 1805 1581 1575 1433 - 140 140 156 140 1671 1485 60 28 41 15 16 109 +16.9 1744 205.6 411.21 810
