回转驱动产品安装使用说明书

总则:

购买者负责提供安全防护措施及所有设备的正确安装。安装回转驱动前,请阅读此手册。只有在严格遵守本手册操作规程才能保证其工作特性。此手册包含回转驱动的正确安装和维护所需信息，下列所有工作步骤都需要专业人员进行操作，如有技术问题,请立即与本公司技术部门联系 。

一、运输、搬运和贮藏

• 运输、搬运

运输时请保持回转驱动包装箱按规定方向放置，避免碰撞；搬动时请戴上工作手套并谨慎操作；回转驱动一般内外圈都有螺纹孔，可以保证能够利用起吊装置安全搬运。

• 贮藏

贮藏时请保持回转驱动包装箱按规定方向放置，存放于封闭房间，避免潮湿，在封闭包装中，表面防腐蚀，防锈大约可保持5 个月，若需更长时间存放，请采取特殊保护措施。

二、安装与维护

• 安装准备事项

1. 检查回转驱动是否有物理损坏；
2. 清洗回转驱动和连接支架；
3. 清理支承面上的杂质（如：铁屑，毛刺，油漆，焊渣等）。

• 请按以下说明清洗回转驱动安装面的防锈油：

1.  用清洗液（如：柴油，汽油等）清洗安装面外部，清洗液不能对橡胶密封件性能形成破坏；
2. 请遵守清洗液的使用规定（如：生产商规定，工作人员保护，环境保护等）。

• 安装时，回转驱动的定位螺栓不能松动，发运螺栓拆除后方可进行安装。
• 螺栓选择

1. 请正确选用螺栓规格，型号及性能等级；
2. 螺栓级别不低于10.9级
3. 螺栓旋入螺孔长度一般为2 倍螺栓公称直径；
4. 不允许螺栓旋出螺孔外面，否则会起干涉，损坏机件。
5. 若不符合条件，则可能影响回转减速器螺栓连接的性能，使用寿命及抗拉强度。若超出允许安装面的接触应力，请使用合适高强度的垫圈；出厂时螺栓仅为发运螺栓，安装时将其拆除。

• 安装回转驱动

1. 清洗安装支架，去除焊渣、镀锌残留物等；
2. 用螺栓将支架与回转驱动固定，在螺栓头处应配有平垫圈和弹簧垫圈；
3. 回转驱动应在无负载状态下安装。

• 请遵守以下程序，以避免螺栓拧紧时产生的内应力及安装问题。

1. 在螺纹处添加螺纹紧固胶水；
2. 预紧螺栓及垫圈，应交叉拧紧；
3. 从内圈或外圈开始，将所有螺栓进行对角扭紧至30%拧紧力矩，然后重复对角扭紧至50%拧紧力矩，最后对角扭紧至100%拧紧力矩。

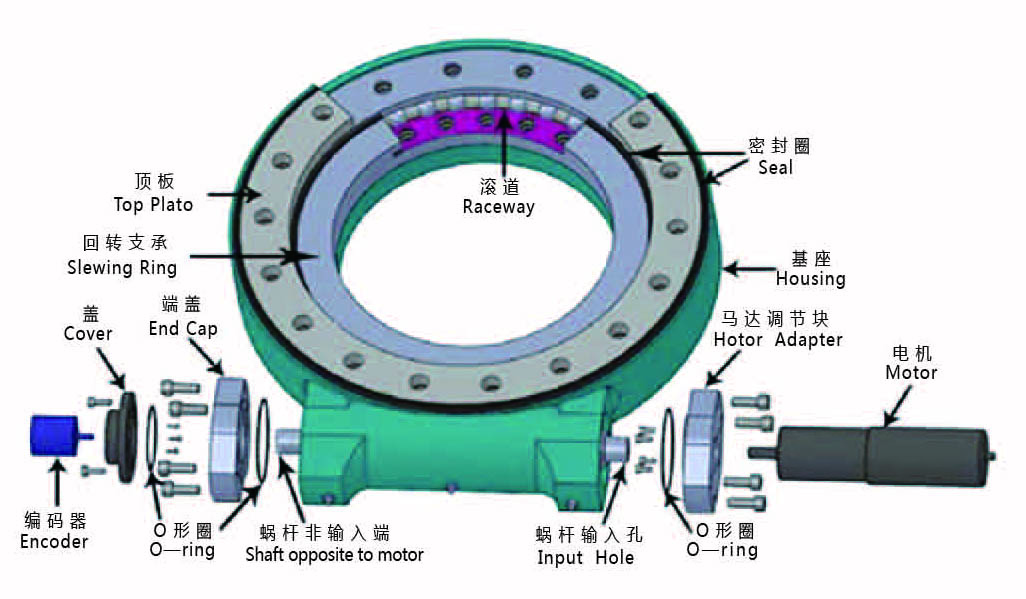

三、减速电机

• 标准的24V直流减速电动机；

1.  清洁安装面；
2.  将电机与马达调节块拧紧；
3.  再将马达调节块与基座拧紧；
4.  给减速电机上电，检查转向。如果不是所期望的转向，将两根电源线调整互换。
5. 在无负载状况下旋转电机，确认它旋转平稳。一旦不能正常旋转，请检查电路系统，连接轴，回转驱动。
