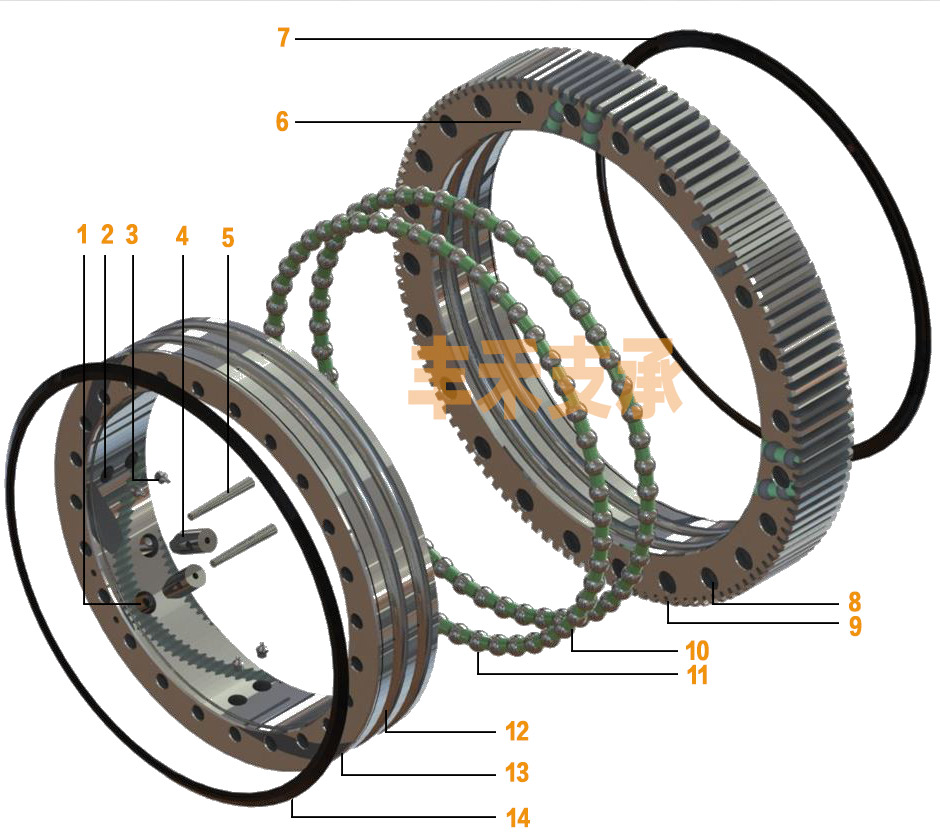

挖掘机大转盘（回转支承）分解图

挖掘机回转支承轴承拆解图

各部分回转支承结构名称如下（以双排球回转支承为例）：

1、堵塞孔  2、油嘴安装孔  3、油嘴  4、堵塞  5、销锥  6、外圈  7、密封条  8、安装孔  9、齿 10、隔离块  11、滚动体  12、滚道  13、内齿  14、密封条

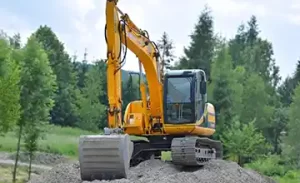

回转支承在挖掘机上的安装位置（黄色标注部分）

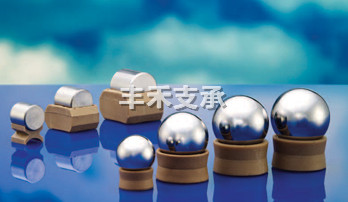

滚柱式滚动体以及隔离块

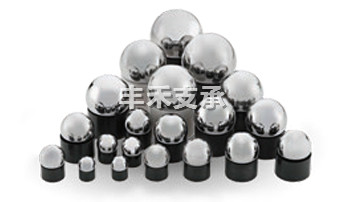

球式滚动体以及隔离块

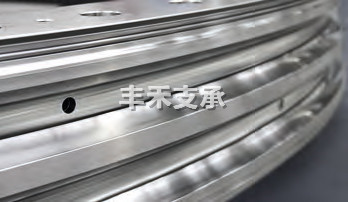

回转支承滚道

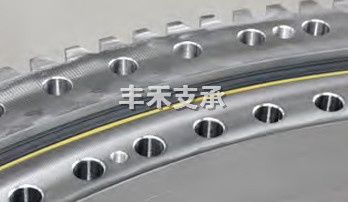

安装孔以及密封装置

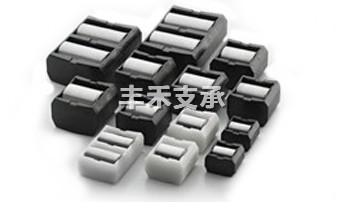

特殊材质隔离块
