回转支承的选型举例

我们以挖掘机的回转支承选型为例说明回转支承选型的计算方式

回转支承的尺寸最初可以基于回转支承的动态和静态额定载荷，相对于所施加的载荷以及关于可靠性和使用寿命的要求。轴向动态载荷的值额定值C和轴向静载荷额定值C0在产品表中引用。

在为特定应用确定最有效和最经济的回转支承时，FH建议考虑以下选项：

• 作用在回转支承上的载荷
• 摆动运动的频率
• 选择类型
• 回转支承尺寸最适合应用
• 施加在齿轮上的扭矩

如果需要计算基本额定寿命，请联系FH应用工程服务。 FH还建议在计算和选择过程完成后联系应用工程服务部门确认结果。

确定回转支承载荷

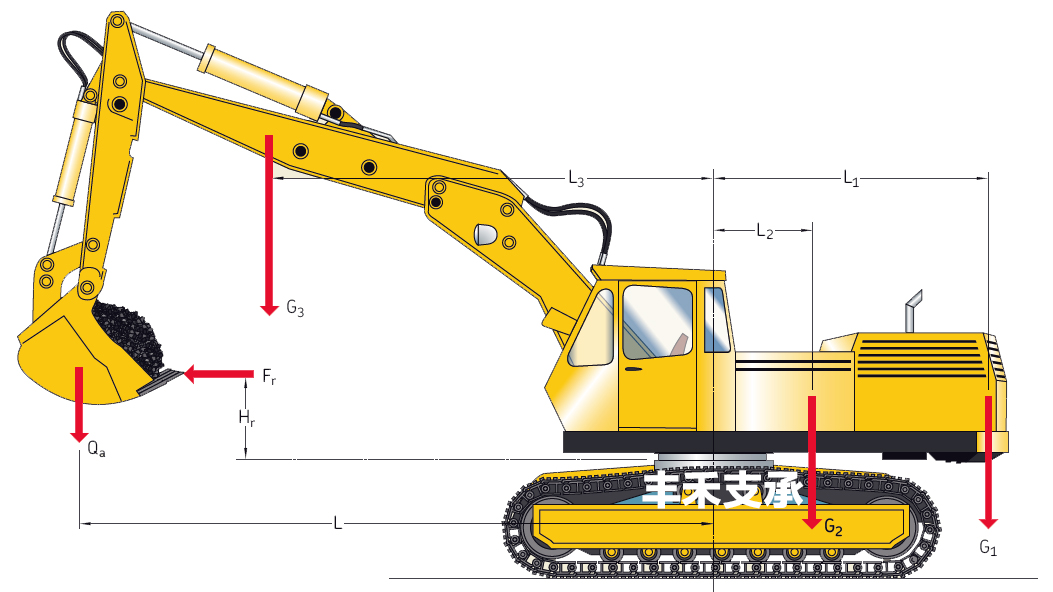

从其承载的部件的固有重量和其他惯性力作用在回转支承上的载荷和力矩是已知的或可以计算的。假设图中引用的条件。 1，可以使用以下公式估算施加在回转支承上的负载和力矩：

Fa = Qa + G1 + G2 + G3

Mt = Qa×L + Fr×Hr + G3×L3 – G1×L1 – G2×L2

Fa =施加在回转支承上的轴向载荷，kN

Fr =施加在回转支承上的外部径向载荷，例如工作/风力，kN

G1 =重量1，kN

G2 =重量2，例如机舱的重量，kN

G3 =重量3，kN

Hr =距回转支承中心点的距离到径向力的作用线Fr，m

L =从旋转中心到的距离提升载荷的中心，m

L1 =从旋转中心到重量1的重心的距离m

L2 =从旋转中心到重量2的重心的距离m

L3 =从旋转中心到重量3的重心的距离m

Mt =导致倾斜力矩作用于回转支承，kNm

Qa =提升载荷，kN

在用于提升负载和可调节臂的工作半径L和L3变化的应用中，必须使用最大工作半径来计算作用在回转支承上的最大倾斜力矩Mt.

外部径向载荷Fr可以忽略不计，只要它们≤轴向载荷的5％即可。如果这些径向载荷作用于回转支承平面以外的任何点，则应计算并考虑所产生的倾斜力矩。如果径向载荷超过

比率Fr / Fa = 0.6，建议联系FH应用工程服务部门。

确定回转支承尺寸

在使用静态极限载荷图确定回转支承尺寸时，应考虑额外的力。要考虑哪些力取决于机器的操作类型和操作方式以及有关使用寿命和可靠性的操作要求。这是通过将得到的轴向载荷和倾斜力矩乘以表中列出的载荷系数FL 来完成的：

Far = FL ×Fa

Mtr = FL ×Mt

Far =最大额定轴向载荷，kN

Fa =产生的轴向载荷回转支承，kN

Mtr =最大额定倾斜力矩，kNm

Mt =产生倾斜力矩作用于回转支承，kNm

FL =负载系数

螺栓连接能力

螺栓承载能力适用于支撑回转支承和用于将回转支承固定到其支撑表面的10.9强度等级（EN ISO 898）螺母和螺栓的数量。为使这些有效，所有螺栓和螺母的螺纹必须涂上薄薄的轻油并按照表 “紧固扭矩和连接螺栓的预紧力”中的建议值进行拧紧。

注意：本目录中规定的所有基本额定载荷和容量数据均适用于支持的回转支承。如果是悬挂式回转支承配置，请联系FH应用工程师。
