    回转支承的内部结构

    • 首页
    • 新闻资讯 公司新闻
    • 回转支承的内部结构
    回转支承的受力分析
    2019年7月26日
    山东回转支承轴承生产厂家
    2019年7月31日
    发布: admin on 2019年7月27日
    分类
    • 公司新闻
    标签
    • 回转支承内部结构

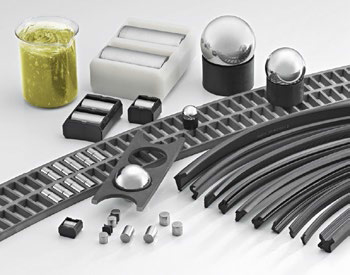

    回转支承的内部结构由以下几方面组成:内圈和外圈、密封带、滚动体、隔离块、油嘴。下面我们分别介绍:

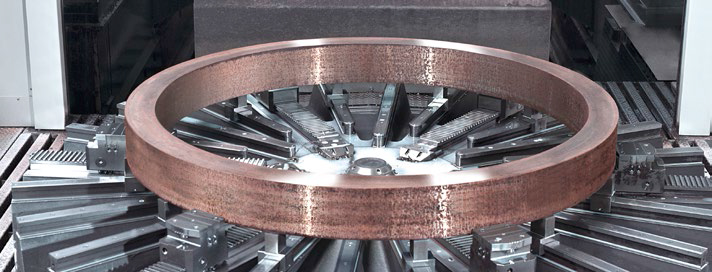

    • 内圈和外圈:回转支承由内圈和外圈组成,根据样式可分为内齿、外齿和无齿,材质一般选用50mn、42crmo以及其他特种轴承钢。一般为了提高可靠性滚道和齿进行淬火处理,内外圈包括一个精密滚道,用以传递负载并实现设备两部分的相对转动。

    • 密封带:回转支承安装双面密封,密封用来防止润滑剂流失并且保护回转支承防止受到灰尘和微粒的污染。密封由弹性材料丁晴橡胶制成,与大多数通用矿物油的润滑剂以及锂基或钙基增稠剂的润滑脂不冲突。

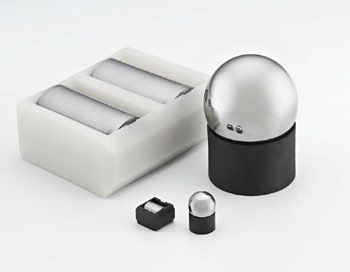

    • 滚动体:回转支承滚动体分为柱式或球式,材质一般为Gcr15, 安装于滚道内部配合隔离块使用,通过旋转传递作用力。

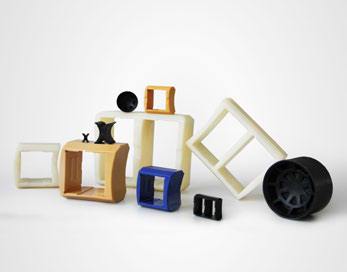

    • 隔离块:隔离块将滚动体分隔开来,回转支承隔离块一般采用尼龙材质,特殊工况环境可选用铜、铝等材质隔离块,可以在回转支承旋转过程中起到降低摩擦、防止打滑和卡死的作用。

    • 油嘴:回转支承通过油嘴对滚道和内部结构进行周期润滑,一般安装于无齿的回转支承圈上,安装数量可根据客户需求定制。
