回转轴承设计之承载曲线

承载曲线

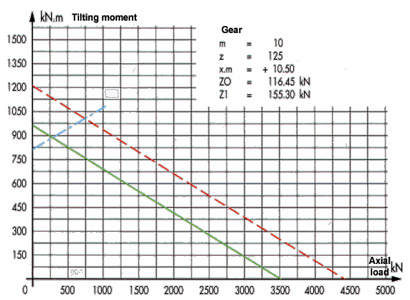

每个回转支承轴承参考都关联有说明各种负荷能力的额定曲线。

此“承载曲线”显示与轴承相同的参考数字。所使用的钢材规格由代码字母表示。

———-  这条虚线表示轴承的最大动态容量。在最大负载下，根据应用和利用率因素修改的功能点不得超过该限制。

_______   该实线表示最小使用系数为1.25的利用率极限曲线。

———- 该点划线表示使用10.9级螺栓的支撑负载的螺栓极限容量。

在正常运行中，由利用率调整的功能点不得超过此限制。
齿轮的主要特点是：通过将材料代码字母表示M，Z，X.M，疲劳根据齿圈材料和热处理弯曲应力决定。

m      =模块：10
z       =齿数：125
x.m   = 齿顶修改（半径）：+ 10.50
Z0     = Z：材料
0：未经处理的齿轮
Z1     = Z：材料
1：未经淬火的齿轮。
