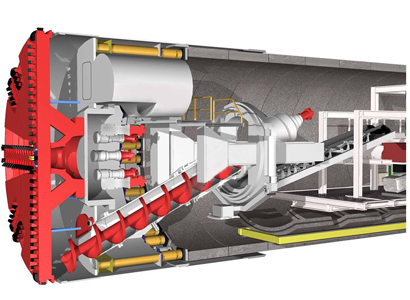

回转支承是切削机构所需的重要的力传递部件,该切削机构使两个机械部件在一个相对圆中旋转并承受轴向力和倾覆力矩径向力。它的主要作用是承受传递力和传递力,使机械零件的两部分相对于圆周旋转,因此适用于各种不同的机构,不同的旋转工作状态,是机械的基本构件,用途广泛用于各种工程机械的大型旋转装置
1回转支承的性能特点和结构形式
通常,回转支承主要由内圈,外圈,滚动体,隔离块,密封装置和润滑脂组成。回转支承的外座圈通过螺栓与转盘连接,内座圈通过螺栓连接。回转支承结构的形式是:根据滚动体的结构分为球,滚子和球节;根据滚动体的排数结构分为单排,双摇D排式;根据滚道的结构分为曲面(弧形),根据平面和钢丝滚道的传动形式分为外齿,内齿和无齿。
按结构分为四个系列:
对于应用场合,最常见的四类回转支承进行比较分析,计算,滚道直径与横截面结构尺寸相似,交叉滚子型动态轴承能力较高,静态轴承能力较高,四点接触球三列滚子式综合承载能力最高,双列承载能力低对比技术经济性对比分析,采用以下指标:
标记:M是回转支承承受的最大倾覆力矩;W是回转支承的自重;S是回转支承的制造价格。
通过对生产中使用的近500种不同规格的回转支承的aG值的计算和分析,得出以下结论:单位自重的容许负载转矩,当滚道直径D小时,交叉滚子结构为最坏的情况是,单排四点接触结构更好。当滚道直径D大为1.7m时,三排滚子结构是最好的
