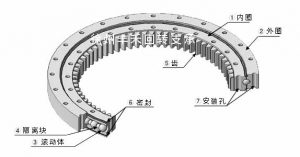

单列球型是四点接触型推力角接触球轴承的内部结构。而且，由于可以使用比双列球型更大的球径，因此结构紧凑且额定载荷大。

①内圈・②外圈

通常，使用50mn。根据大规模尺寸和系统要求使用42crmo。

③钢球/滚柱

根据设计使用各种尺寸的钢球或滚柱。基本静态推力负荷额定推力由使用过的钢球、滚柱的尺寸和数量计算得出。

④隔离块

隔离块用于滚珠和滚柱之间，以保持负载均衡和平稳旋转。当使用高速运转时，使用保持架代替隔离块。

⑤齿轮

齿轮精度的标准要求。如果需要高精度，请咨询。

⑥密封

密封件是迷宫式结构，既没有水也没有灰尘进入内部。

安装孔

因为内圈和外圈都有安装孔，回转支承的安装和拆卸容易，从而节省了维护的劳力。

油嘴

回转轴承通常是油脂润滑，可以很容易地从安装在内圈或外圈中的油脂嘴补充油脂。

软带的“ S”标记

滚道表面和“ s”标记位置是不进行淬火的柔软区域，因此您必须将其设置在负荷最小的位置。
