回转支承轴承结构

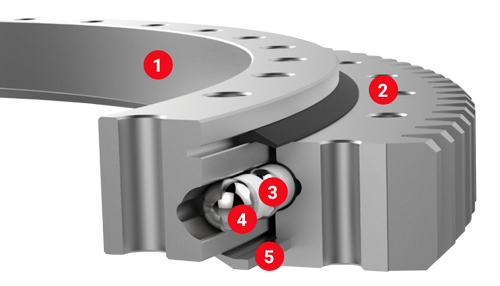

我们以单排球式回转支承为例进行介绍
- 内圈
- 外圈
- 隔离块
- 钢球
- 密封装置
更多详细的结构说明，请下载回转支承选型样本。
回转支承材质
回转支承由低合金热处理钢制成。使用的大多数是由 50mn 和 42CrMo4 制成的无缝轧制环。
- 丰禾 使用多种钢材，由于它们不同的结构特性（正火或调质），可用于非常广泛的应用，其中调质钢比正火钢更适合用于制造回转支承和齿轮都承受更大的负载。回转支承通常由 C45 或 42CrMo 制成。
密封件
回转支承通常在滚道系统的两侧设计有整体密封件。
- 密封件通常由型材（丁腈橡胶 1010）制成，并为滚道系统提供可靠的保护，防止粗污染和环境喷水。它们还具有防止润滑剂泄露的功能。
- 对于高温地区的特殊应用，可以使用更耐温材料（氟橡胶/氟碳橡胶）制成的密封型材。

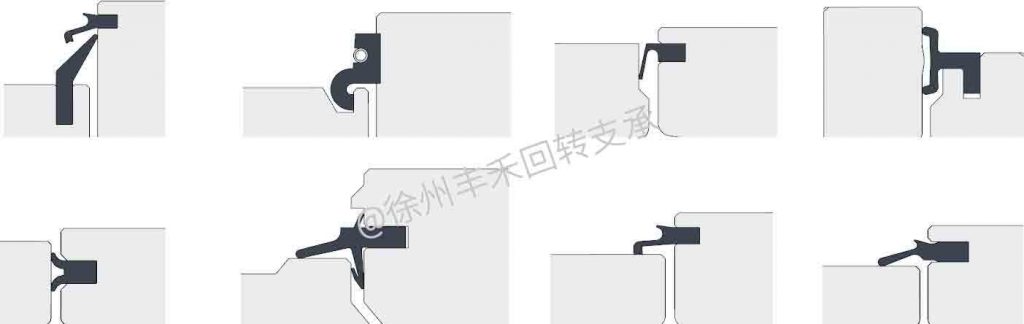

- 可以提供各种密封系统（图 6）。标准唇形密封足以在一般机械工程或重型机械工程中使用回转支承。
特殊的密封型材和布置、迷宫式或多个系统用于在恶劣的环境条件下或在机械应力的情况下满足特定要求。
- 尽管使用了针对应用优化的选定材料，但密封型材仍会因环境影响而不可避免地受到磨损。
- 必须定期检查密封件，必要时更换。密封件附近的相邻结构的设计方式应避免突出或突出部件造成机械损坏的风险。
然而，此外，在封闭式驱动系统中有各种应用和案例，其中一侧或两侧不需要密封，并且滚道通过系统的油路供应和润滑。
滚道
环的球和滚子滚道由合金调质钢制成，并经过精密加工和感应淬火，以确保最大的承载能力和较长的使用寿命。
- 硬化过程是回转支承使用寿命和耐用性的重要因素之一。
- 达到的硬度范围为 55 至 62HRc。根据接触力学理论，硬度深度由最大剪切应力和滚动体的尺寸共同决定。
- 硬化过程是回转支承使用寿命和耐用性的重要因素之一。
- 达到的硬度范围为 55 至 62HRc。根据接触力学理论，硬度深度由最大剪切应力和滚动体的尺寸共同决定。

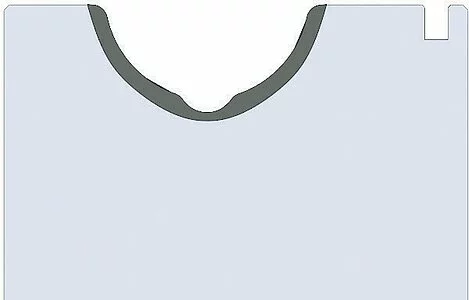

单排球式回转支承滚道淬火图

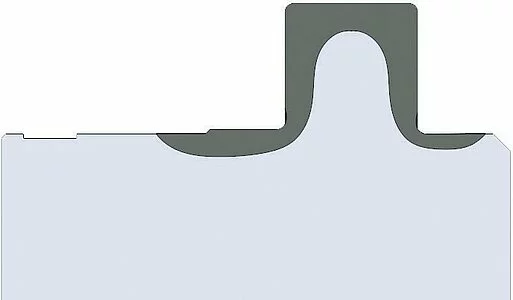

三排滚柱式回转支承滚道淬火图
