吊车回转支承内部结构

回转支承在塔式起重机起到了很重要的作用，它承载着轴向、径向以及较大的倾覆力矩。

塔式起重机以两种不同的方式旋转。在安装在塔顶的齿轮机构上转动（“回转”），而塔的主要部分（在臂杆下方）牢固地固定在地面上并且不会移动。这些被称为高回转或顶部回转起重机。底部回转起重机将整个臂架和塔架围绕其底座转动。顶回转起重机往往用于更大、更高的项目，在这些项目中它们可以在原地停留更长时间。

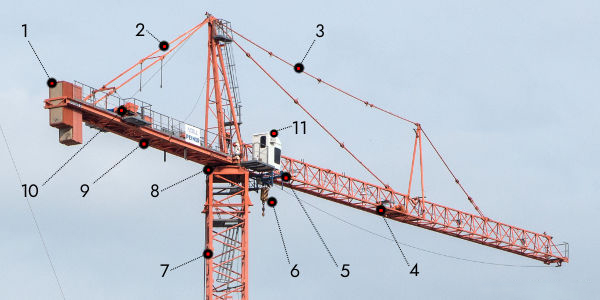

塔式起重机的主要组成部分：1 - 配重; 2 - 副臂系带；3 - 臂带; 4 - 主臂；5 - 手推车; 6 - 挂钩；7 - 塔; 8 - 转盘（回转支承）；9 - 副臂；10 - 起重机; 11 驾驶室。

吊车回转支承

吊车回转支承一般选用单排球式外齿回转支承，根据其他工况和承载要求，还可以选用以下结构形式的回转支承：

单排交叉滚柱式回转支承

双排球式回转支承

球柱联合式回转支承

三排滚柱式回转支承

吊车回转支承选用外齿的驱动形式，为后期的检修提供了方便的条件。
